各種3D軟件如何導出STL文件（AutoCAD、3DMax、ProE和Rhino等軟件）
STL格式是3D打印約定俗成的格式，更常用到的也是這種格式，很多時候你需要3D打印的時候，3D打印廠家也會要求客戶提供STL格式的3D立體圖文件。所以必要的時候需要用到3D設計軟件去進行格式轉換，但很多人只會一種3D軟件，用其他軟件就不知道怎么轉了。這里總結一下大家常用的3D軟件如何導出STL格式，希望對大家有所幫助。
一、軟件：Alibre
1. 文件-File
2. 導出-Export
3. 保存為-Save As > STL
4. 輸入文件名-Enter File Name
5. 保存-Save
二、軟件：Ashlar-Vellum
1. 文件-導出 File > Export…
2. 選擇STL導出格式-Select STL Export Type
3. 選擇二進制選項并點OK - Set Export Options to Binary > OK
4. 輸入文件名 Enter Filename
5. 保存 Save
三、軟件：AutoCAD
您的設計必須是三維實物，并且坐標值都為正
1. 保證目標是正空間（坐標值為正）
2. 在命令行輸入“FACETRES”
3. 輸入1到10之間一個數，1表示低分辨率，10表示高分辨率
4. 在命令行輸入 “STLOUT”
5. 選擇目標模型
6. 輸入"Y"表示輸出二進制
7. 輸入文件名-保存
四、軟件：Autodesk Inventor
1. 保存為 Save Copy As
2. 選STL Select STL
3. 選項選擇高 Choose Options > Set to High
4. 輸入文件名 Enter Filename
5. 保存 Save
五、軟件：CADKey
1. 從Export（輸出）中選擇Stereolithography（立體光刻）
2. 輸入文件名
3. 點OK
六、軟件：Catia
1.選擇STL命令
2. 最大Sag=0.0125 mm
3. 選擇要轉化為STL的零件
4. 點擊YES, 選擇輸出（export）
5. 輸入文件名輸出stl文件
七、軟件：I-DEAS
1. 文件 File > 輸出 Export > 快速成型文件 Rapid Prototype File > OK
2. 選擇要導出的模型 Select the Part to be Prototyped
3. 選擇成型設備 Select Prototype Device > SLA500.dat > OK
4. 設置絕對面片精度到0.000395 Set absolute facet deviation to 0.000395
5. 選擇二進制 Select Binary > OK
八、軟件：IronCAD
1. 右鍵點擊要輸出的零件Right Click on the part
2. 零件性質 Part Properties > 生成 Rendering
3. 設置面片表面光滑到150 Set Facet Surface Smoothing to 150
4. 文件 File > 輸出 Export
5. 選擇STL文件 Choose .STL
九、Mechanical Desktop
使用AMSTLOUT命令輸出STL文件
1.Angular Tolerance（角度差）-- 設定相鄰面片間的最大角度差值，默認15度，減少可以提供STL文件的精度
2.Aspect Ratio（形狀比例）--該參數控制三角面片的高度比。1標志三角面片的高度不超過寬度。默認值為0，忽略。
3.Surface Tolerance（表面精度）--控制三角面片的邊與實際模型的最大誤差。設定為0.0000,將忽略該參數。
4.Vertex Spacing（頂點間距）--控制三角面片邊的長度。默認為0.0000，忽略。
十、軟件： ProE / ProEngineer
1. 文件 File > 輸出 Export > 模型（或文件）Model (or File > Save a Copy)
2. 選擇STL格式 Set type to STL
3. 設置弦高（chord height）為0。然后該值會被系統自動設定為可接受的最小值。
4. 設置角度控制為1
5. 選擇文件名
6. OK
十一、ProE Wildfire
1. 文件 File > 保存為 Save a Copy > 模型Model
2. 選擇STL格式 Change type to STL (*.stl)
3. 設置弦高（chord height）為0。然后該值會被系統自動設定為可接受的最小值。
4. 設置角度控制為1.5
5. 選擇文件名
6. OK
十二、Rhino
1. File > Save As Select File Type > STL
2. 輸入 STL 文件的名稱
3. 保存 Save
4. 選擇 Binary STL Files（二進制STL文件）
十三、SolidDesigner
1. File > Save
2. 選擇文件類型 File Type > STL
3. 選擇 Data
4. 點擊 OK
十四、ScanIP
1. File > Export > STL…
2. 選擇導出部分和導出部分的設置
3. 導出 Export
4. 輸入文件名
5. 保存 Save
十五、SolidEdge
1. File > Save As
2. 將保存文件格式設置為STL
3. 點擊選項Options
4. 將轉換容忍度Conversion Tolerance設置為0.0254mm
5. 將表面二維角度Surface Plane Angle 設置為 45.00
6. 保存Save
十六、SolidWorks
1. 文件 File > 保存為 Save As
2. 選擇STL后綴
3. 選項 Options > 分辨率 Resolution > 高 Fine > OK
4. 保存 Save
十七、Think3
1. File > Save As
2. 將保存文件類型設置為STL
3. 保存 Save
十八、Unigraphics
1. File（文件） > Export（輸出） > Rapid Prototyping（快速原型）->設定類型為Binary（二進制）
2. 設定Triangle Tolerance（三角誤差）為0.0025
3. 設定Adjacency Tolerance（鄰接誤差）為0.12
4. 設定Auto Normal Gen（自動法向生成）為On（開啟）
5. 設定Normal Display（法向顯示）為Off（關閉）
6. 設定Triangle Display（三角顯示）為On（開啟）
十九、 3DMax
1.選中模型;
2.文件-導出-格式選擇STL
3.OK

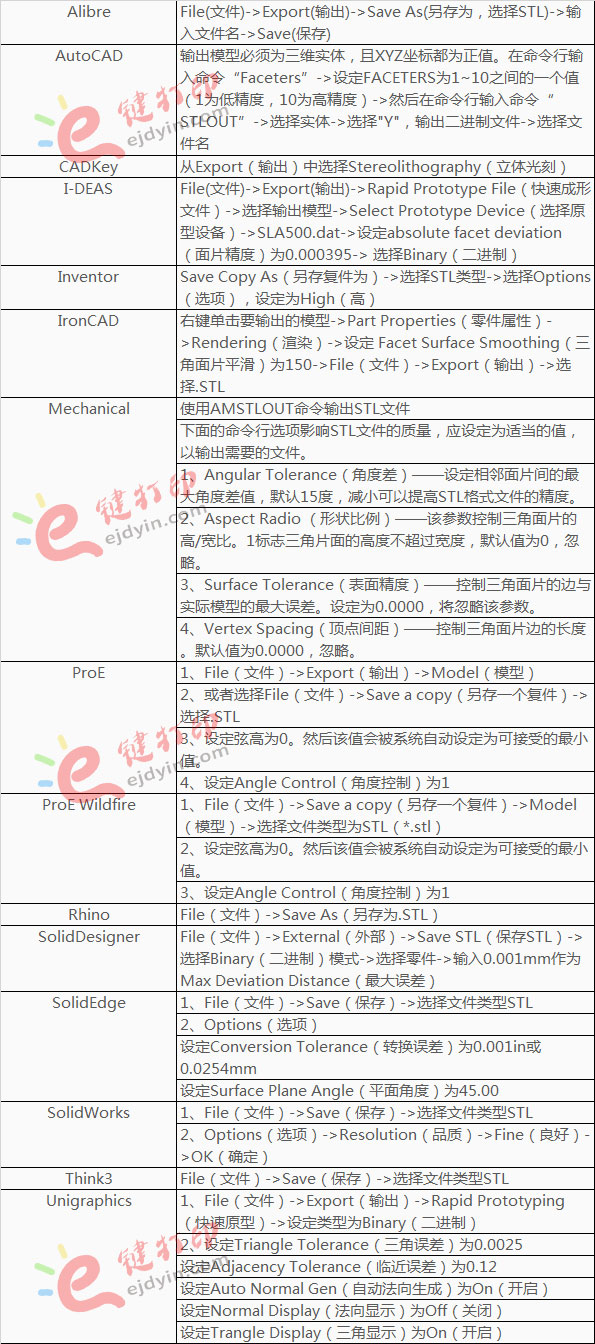

大家也可以把上面這張圖存起來，方便需要的時候用到。
